Saturn a 60Hz, led de lectura y backups

Introducción:

En este pequeño brico "3x1" vamos a realizar unas cuantas modificaciones a nuestra Sega Saturn para dejarla estupenda.

  • Pal a 60Hz.
  • Luz de lectura de acceso al disco.
  • Instalación del chip para leer copias de seguridad.

Todas las modificaciones está my relacionadas así que se aconseja realizarlas todas a la vez.

Materiales necesarios:

  • Destornillador de estrella (Phillips)
  • 1 Led
  • Cables
  • Cinta aislante
  • Chip
  • Soldador
  • Estaño
  • 1 pequeño conmutador

Desmontar la Sega Saturn

Ya que desmontaremos la consola lo haremos una sola vez y realizaremos unas cuantas modificaciones en su interior. Seguiremos los pasos de las fotos y luego manos a la obra,

Damos la vuelta y extraemos los tornillos

Levantamos la carcasa superior

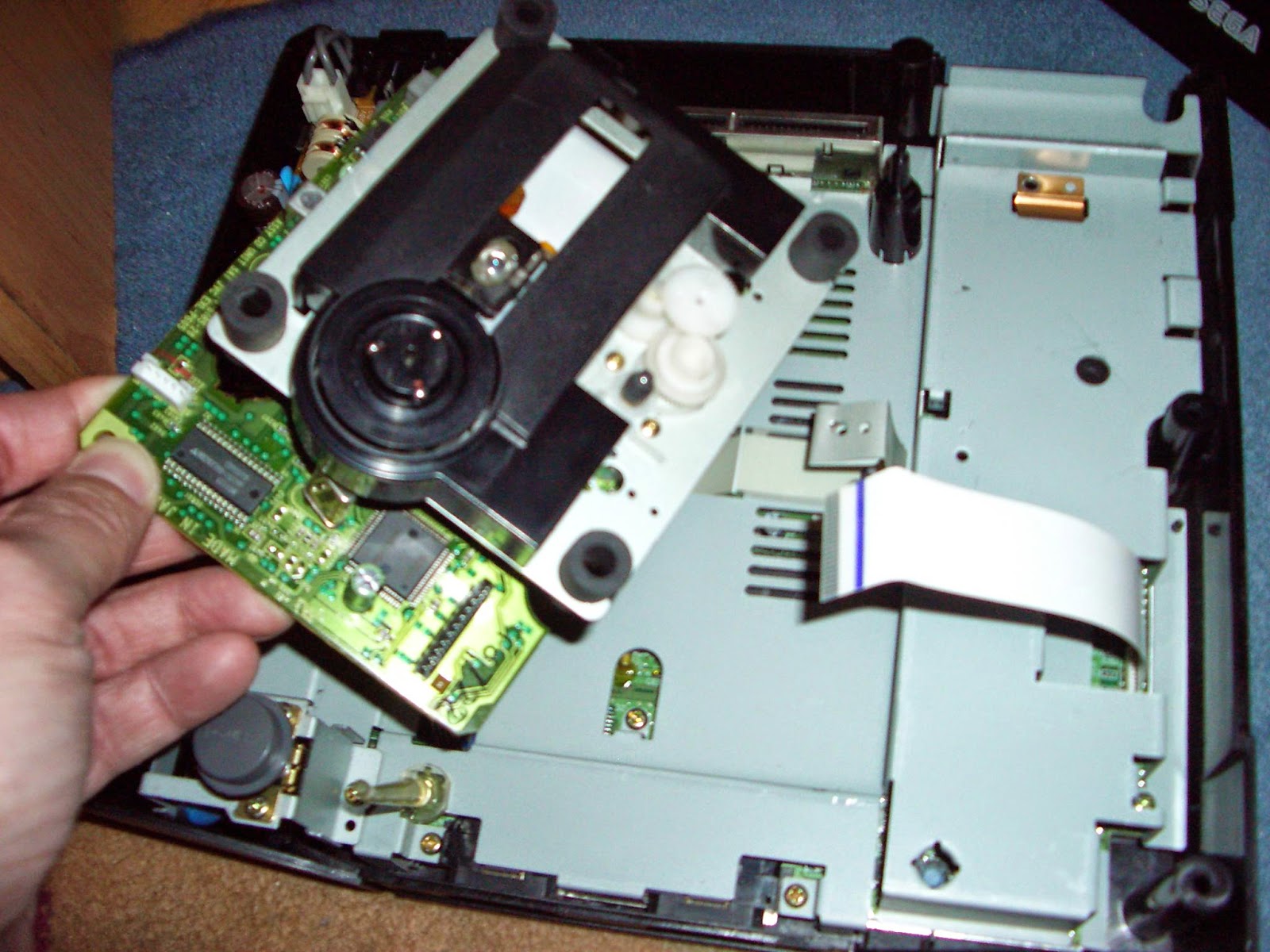

Extraemos la faja de datos y retiramos la unidad de CD
Quitamos los tornillos de la base de metal

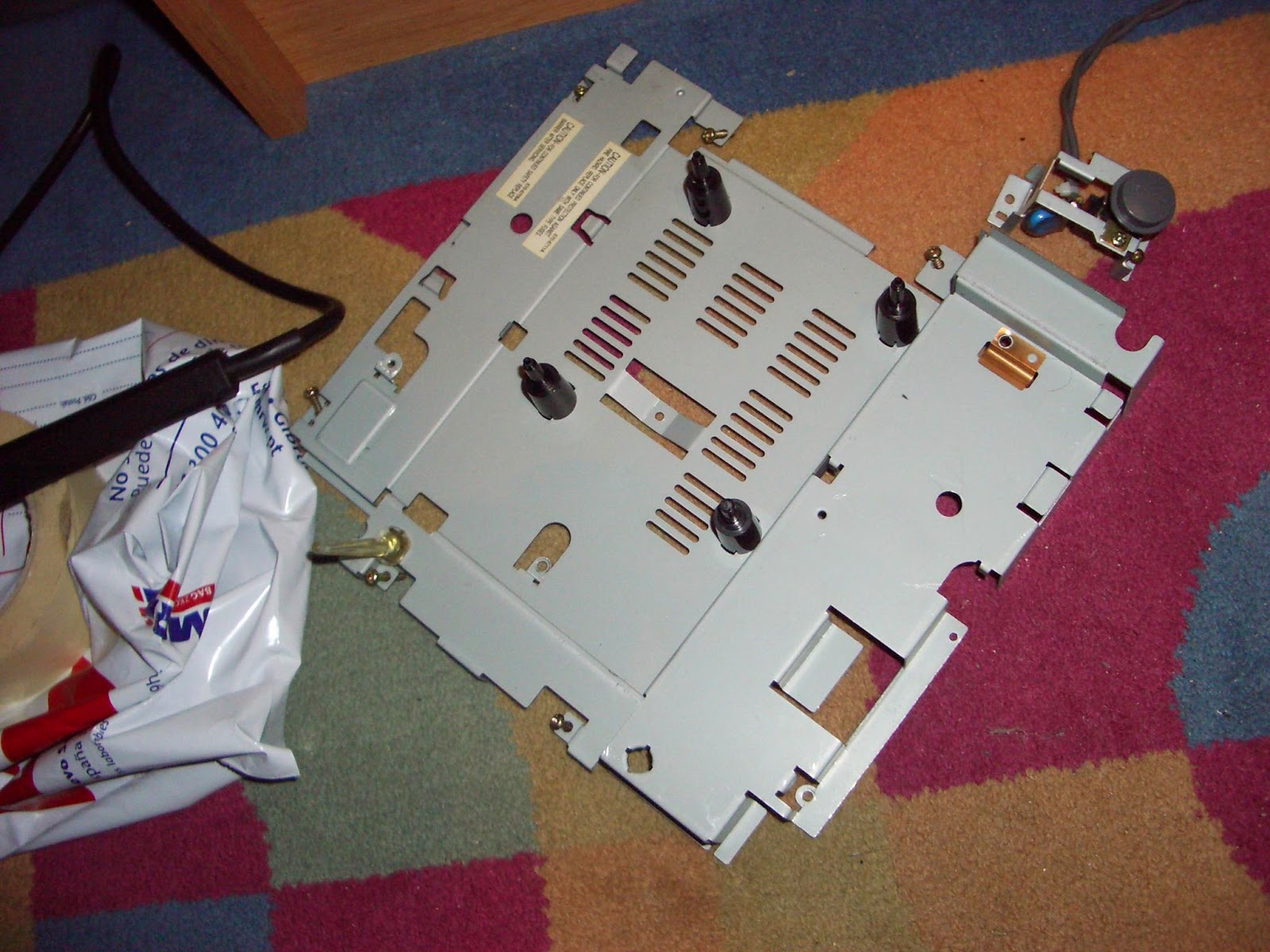

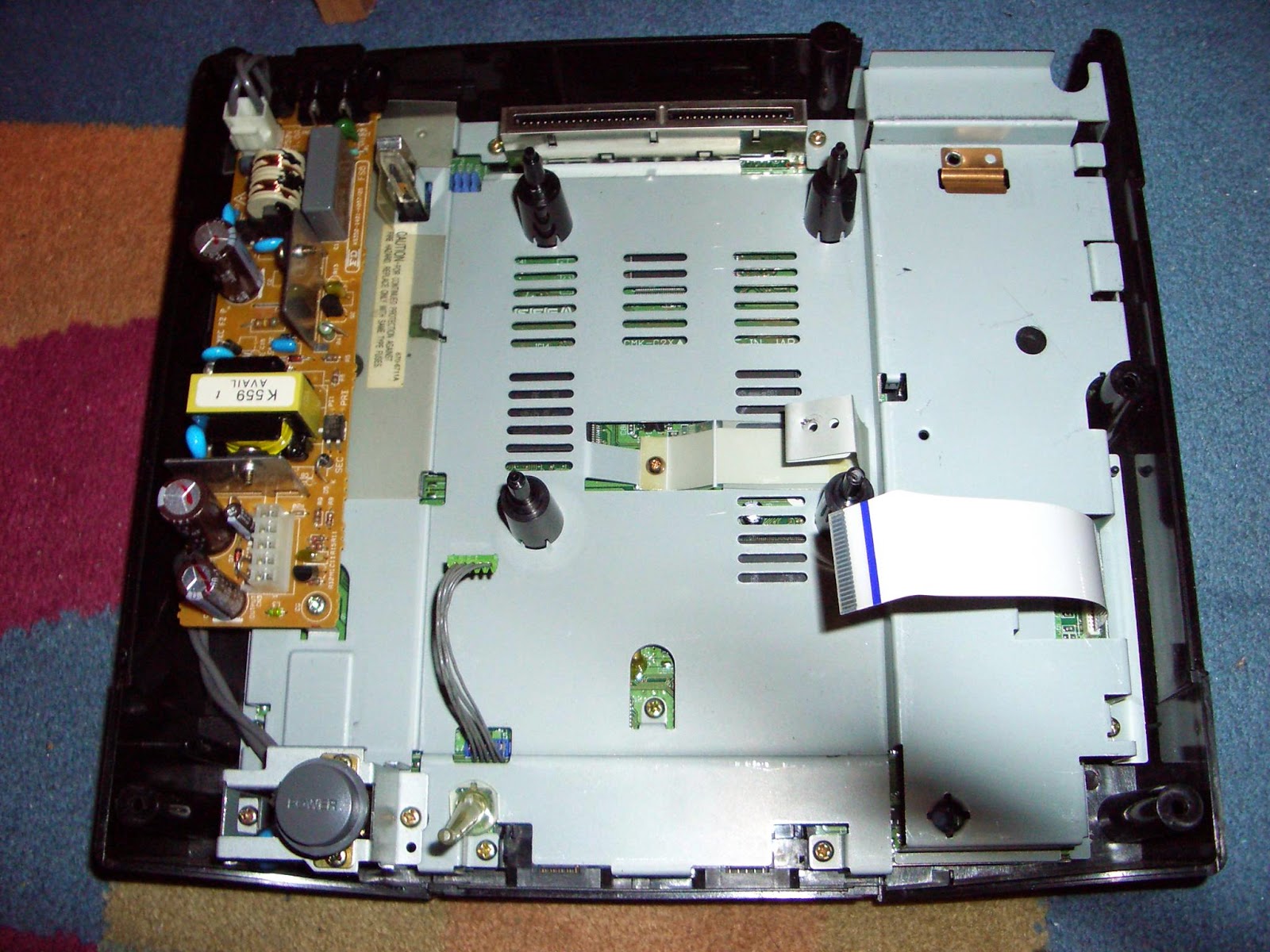

Sacamos la placa de metal

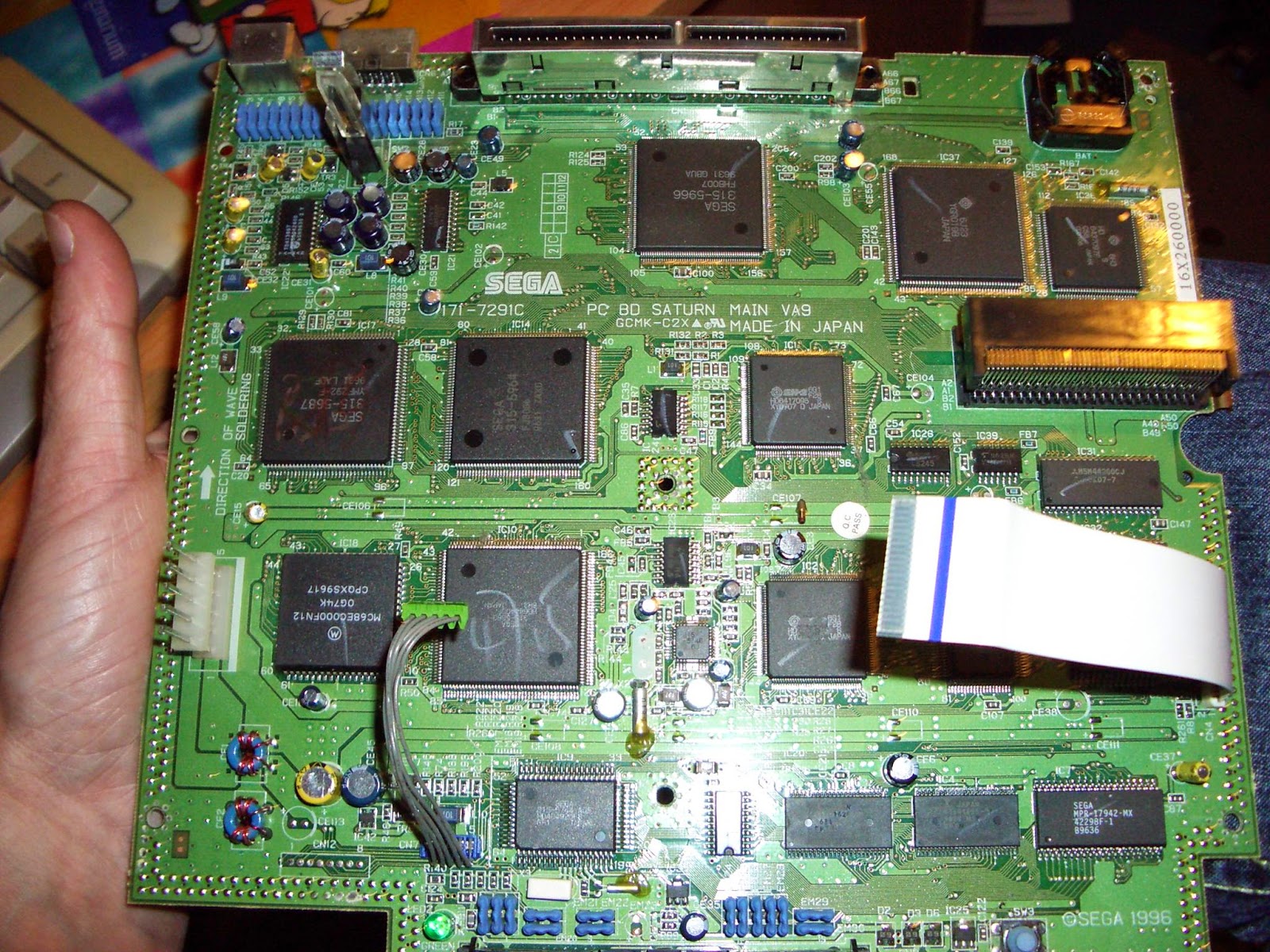

Ya tenemos acceso a la placa base

Mod 60Hz

Con la llegada de las máquinas de 32bits no se eliminó del todo el problema de los juegos con los 50Hz en territorio PAL. Algunos juegos fueron adapatados a su llegada a Europa (p.ej: Virtua
Fighter, Rayman...) para que ocuparan toda la pantalla pero la gran mayoría seguían mostrando esas horribles franjas negras horizontales, la reducción de velocidad e incluso los gráficos achatados..

Lo primero es soldar un cable negro en el pin de un extremo del conmutador, otro amarillo en el otro pin extremo y un tercero verde en el centro.

El conmutador con sus cables de colores

Seguimos localizando un par de puntos en la placa base donde tengamos tierra (-) y +5v.
En la foto se puede apreciar que existe un lugar con cinco soldaduras consecutivas. Soldamos el extremo libre del cable negro(-) en la primera soldadura y otro extremo amarillo(+) en la cuarta.

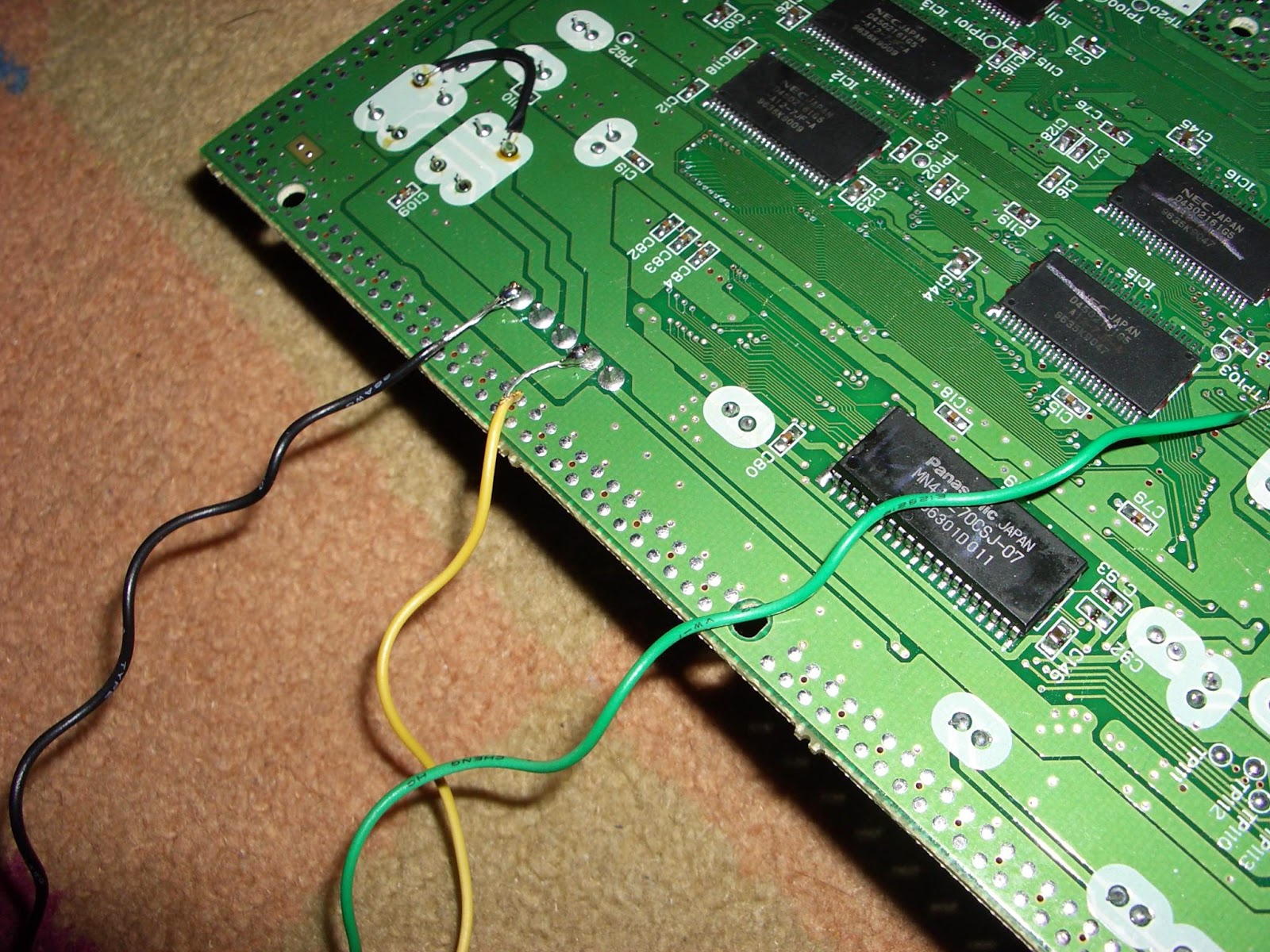

Puntos tierra y +5v

Luego hemos de buscar un pequeñísimo punto en la placa serigrafiado como TP 103.
Con la ayuda de una navaja rascamos la pista que llega hasta ese punto.

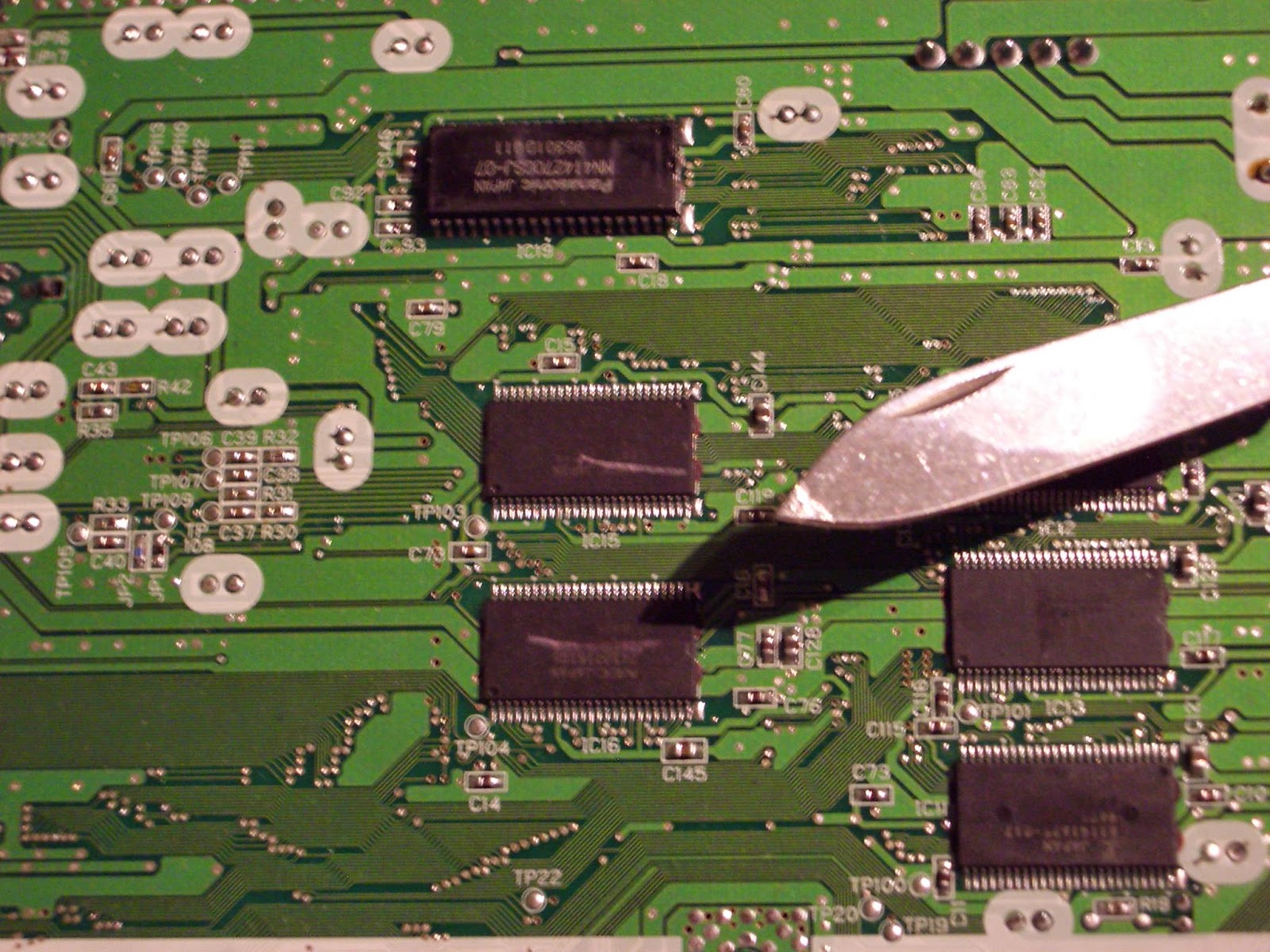

A la izquierda de los chips se encuentra el punto TP 103

Ahora soldamos el otro extremo del cable verde al punto TP 103

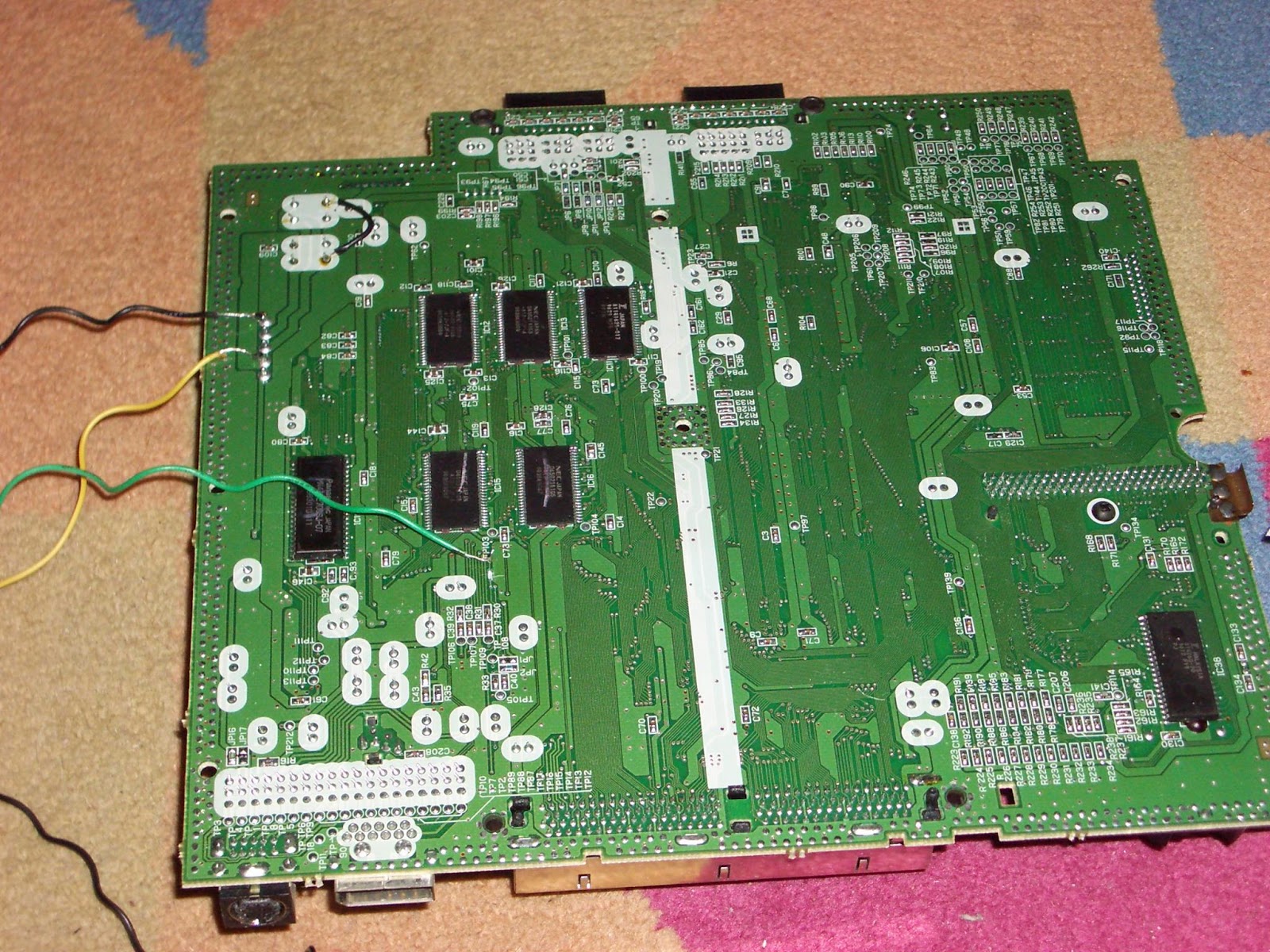

Todos los cables para el mod 60Hz de Saturn soldados

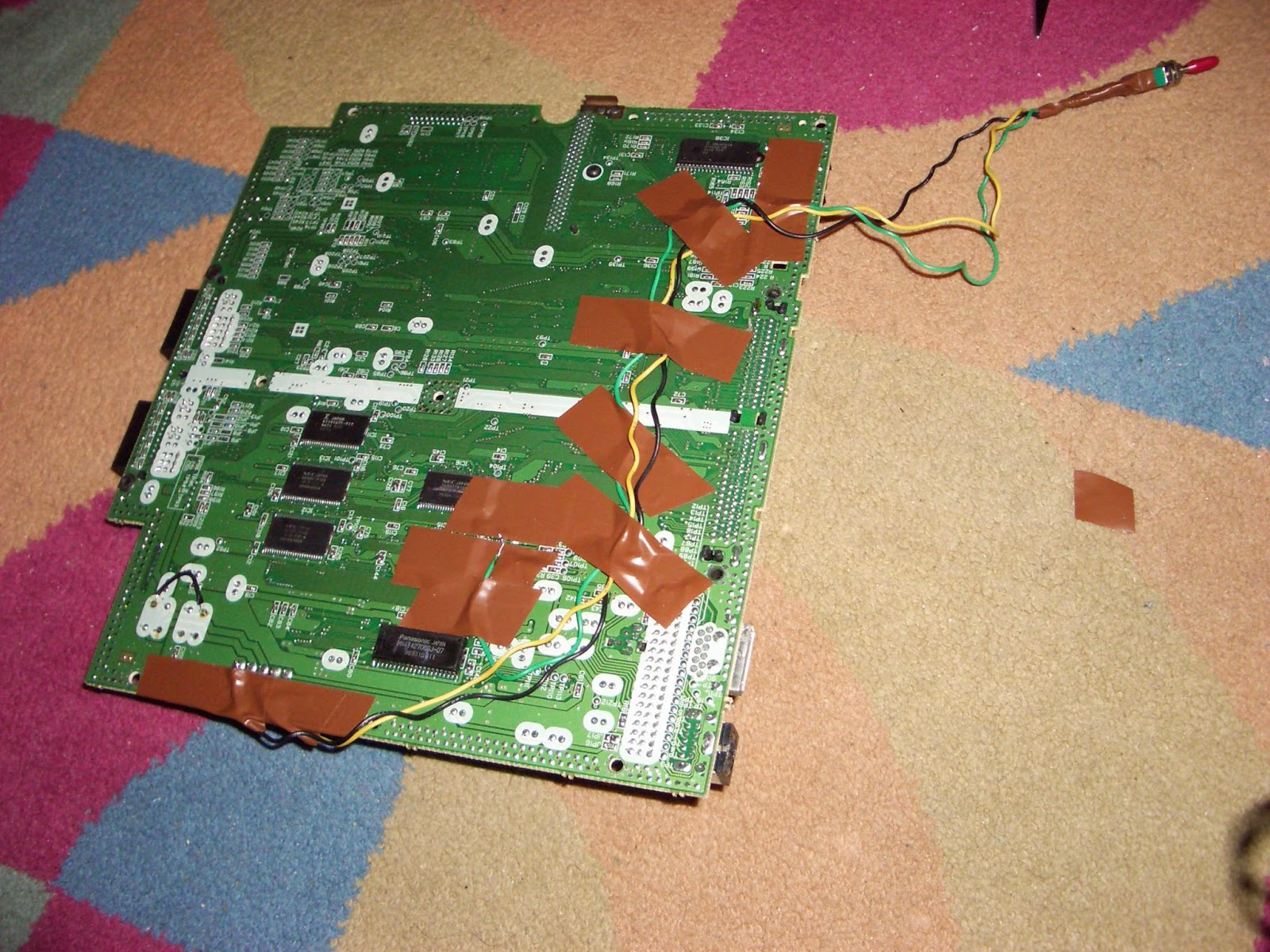

Aseguramos todos los cables con cinta aislante a lo largo de toda la placa para que no se muevan ni se vayan las soldaduras a causa de algún tirón durante el montaje de la consola.

Añadir leyenda

El interruptor podemos dejarlo oculto en la tapa posterior de la consola donde se conecta el módulo de decodificación de video MPEG.

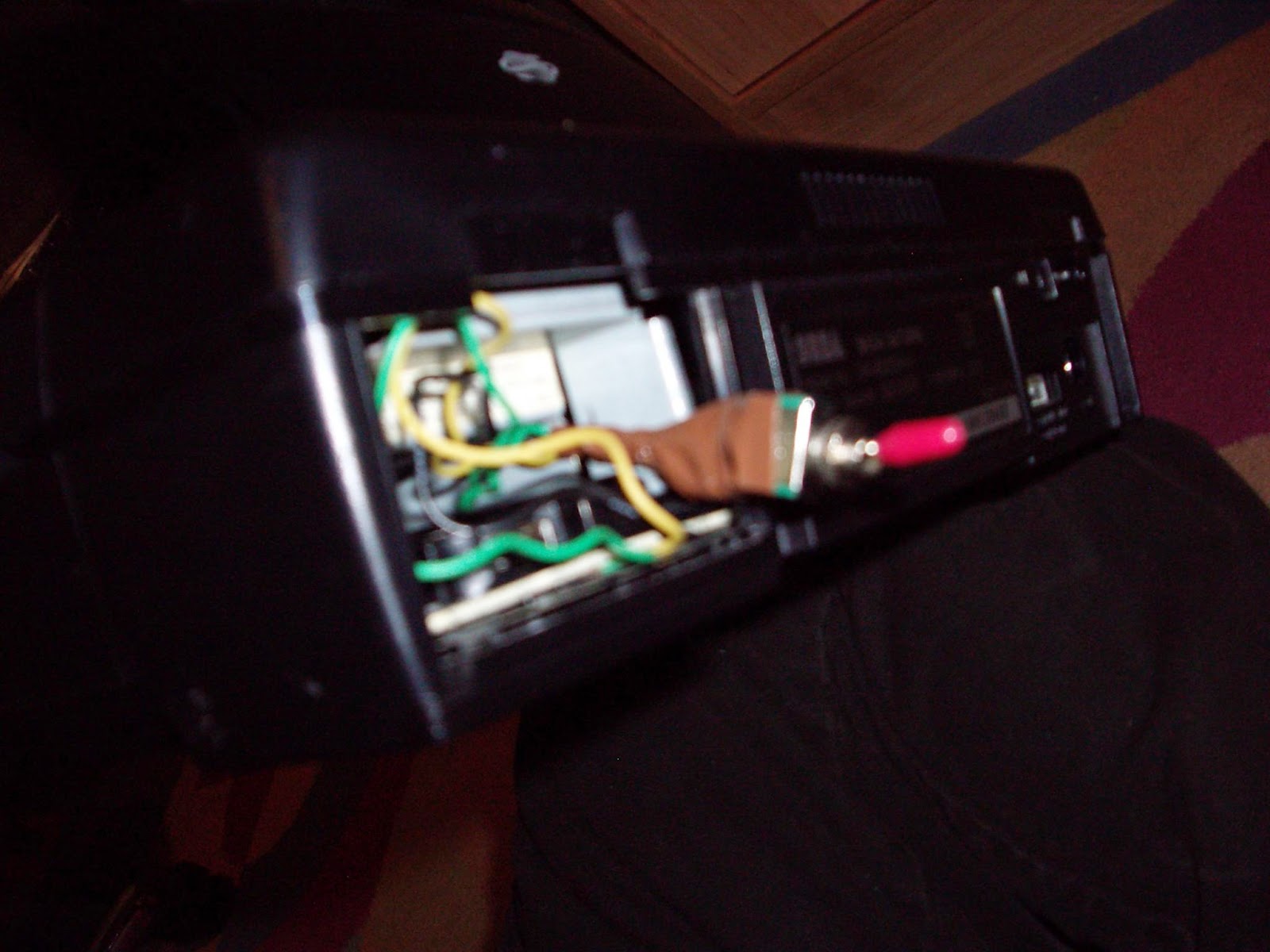

Conmutador 50/60Hz

Copias de Seguridad

Ninguna distribuidora produce en la actualidad juegos para la Sega Saturn.

Esto es un grave problema pues nuestros juegos originales que tienden a estropearse por el uso rayándose y siendo imposible reemplazarlos por otros.

Instalaremos en la consola un chip que nos permitirá cargar copias de seguridad en la consola manteniendo nuestros originales a salvo en la estantería.

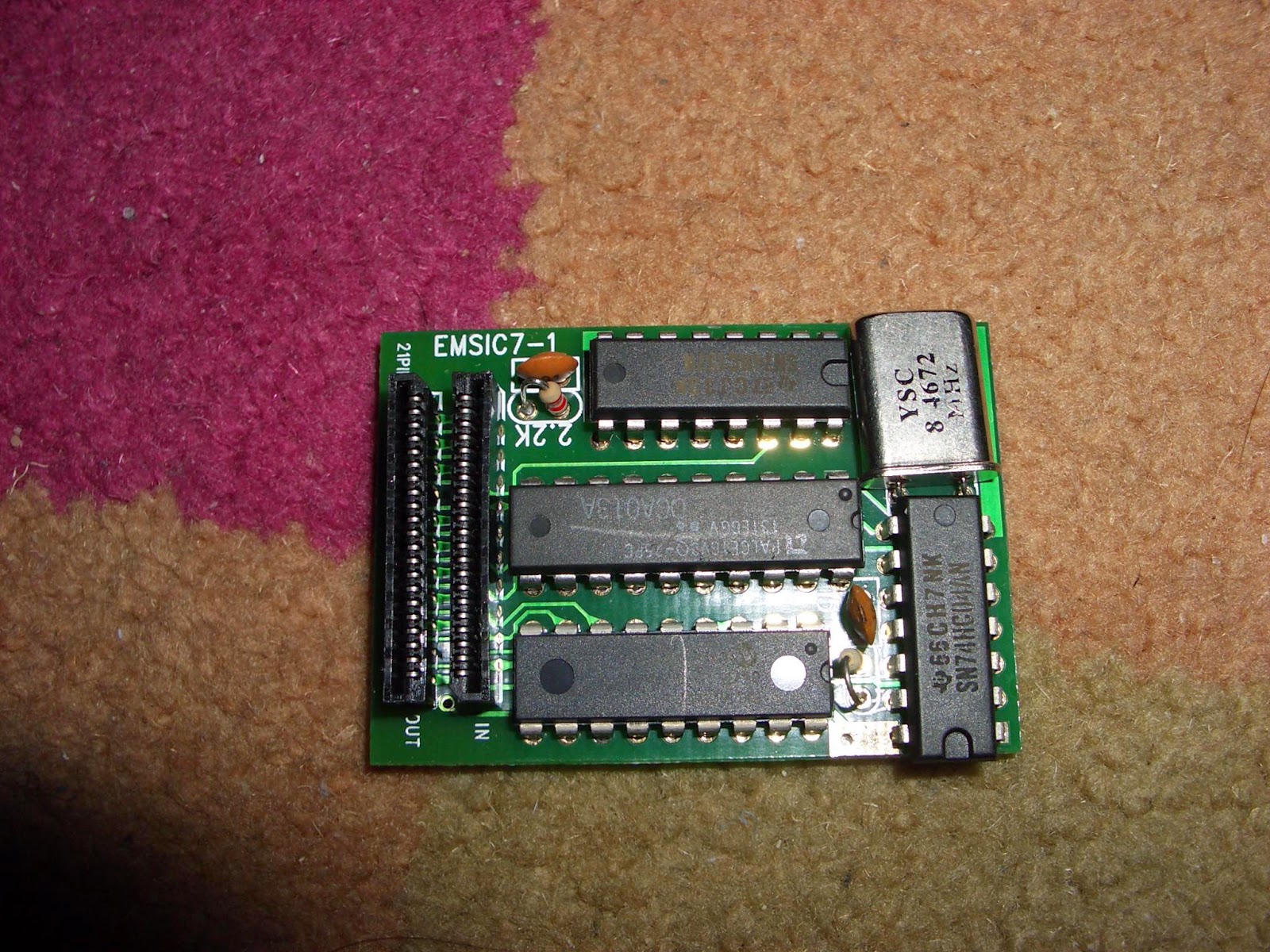

Vista del chip

Lo primero que hay que hace es soldar un cable en el pin que aparece en la foto.
Éste cable suministrará la corriente de alimentación.

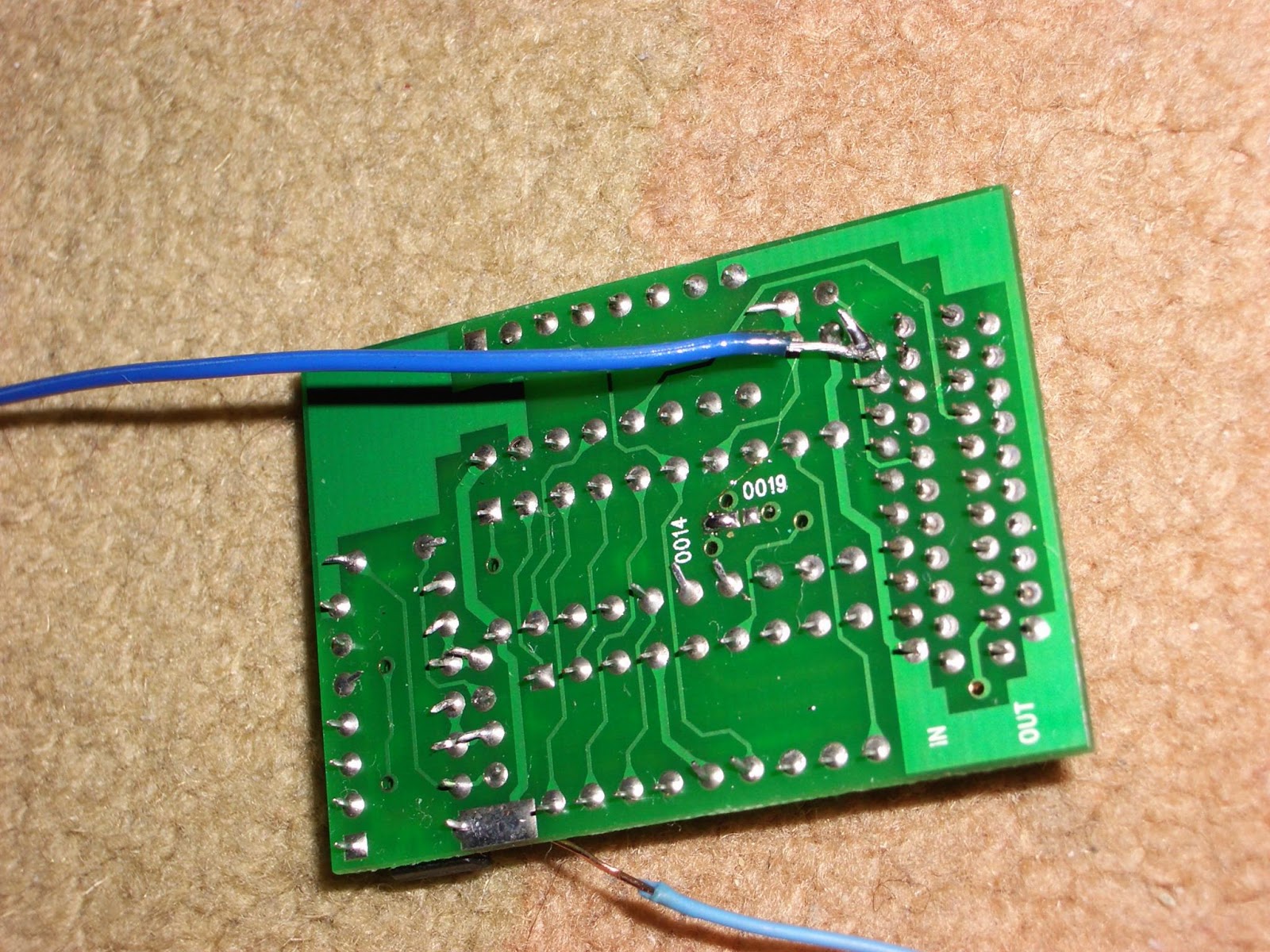

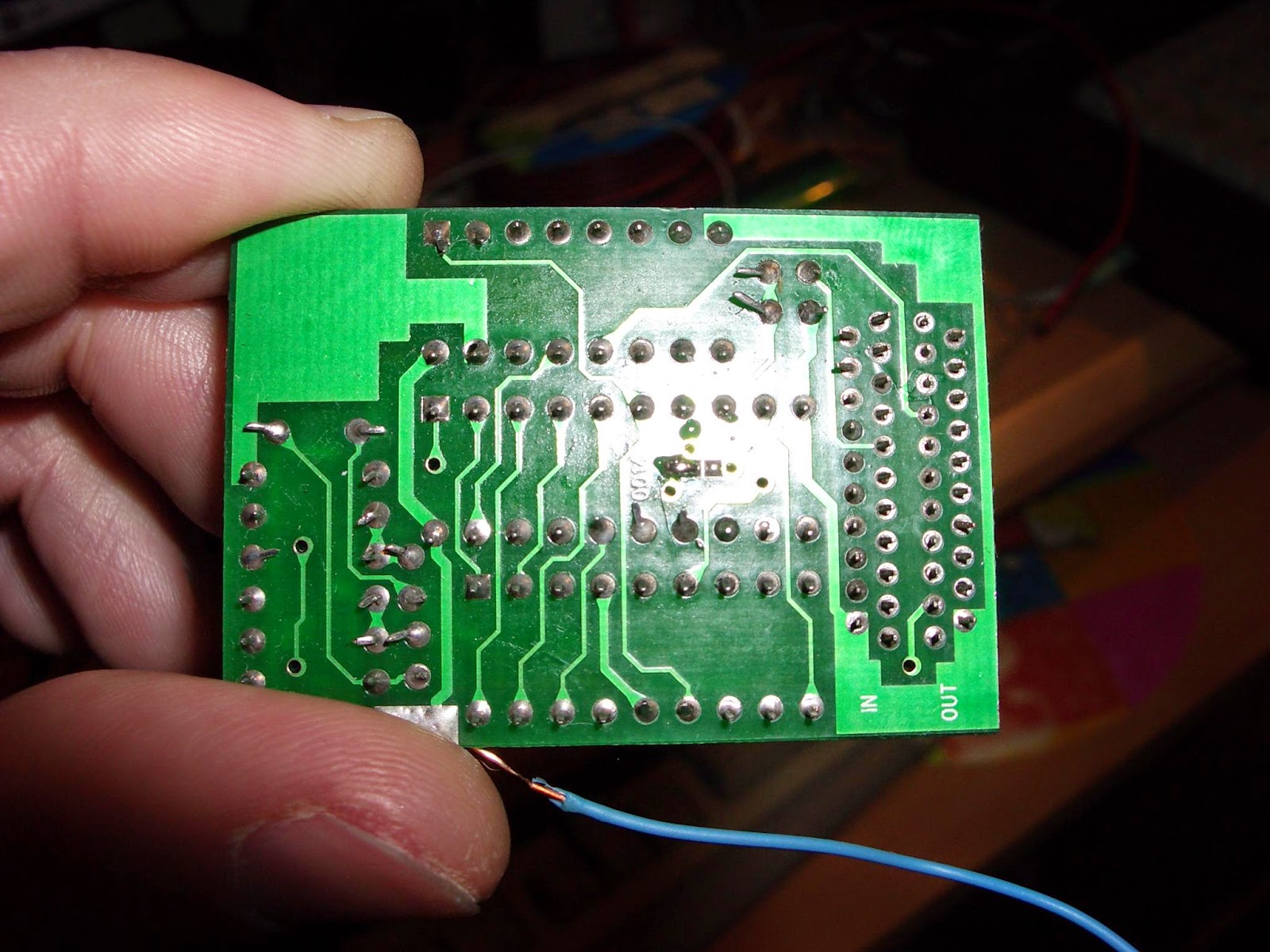

Cable de corriente soldado al chip

Cable de alimentación del chip

El otro extremo del cable se debe colocar en un punto de la placa donde tengamos tensión positiva por ejemplo en el segundo pin de la clavija que va desde la fuente de alimentación hasta la placa base (ver foto final)

Para terminar colocamos el extremo de la faja que va a la unidad de CD en el chip.
Luego conectamos otra faja entre el chip y la unidad de CD.


Led de lectura de CD

La primera versión que apareció de la consola disponía de un led que se encendía cuando la consola leía datos desde el CD.

En posteriores revisiones Sega eliminó ese indicador visual. Incorporaremos de nuevo ese
led por cuestión estética :-)

Vamos a ver los pasos:

Lo primero es soldar un par de cables a las patillas de un led. Soldaremos un cable blanco a la patilla más corta (-) y un cable azul obscuro a la patilla más larga (+)

Soldamos el otro extremo del cable azul obscuro al pin del chip que aparece en la foto. Este pin está comunicado con el cable de la faja de datos que informa de que se está transmitiendo información desde el CD.

Chip de Saturn con los cables de alimentación y de lectura de datos soldados.

Ahora el otro extremo del cable negativo lo soldademos en cualquier lugar de la placa metálica del interior de la consola. Se trata de una Jaula de Faraday con lo cual en toda ella tenemos una toma de tierra (-)

Saturn con led de lectura y chip

El led se puede colocar pegado con pegamento dentro de la tapa de la unidad de CD. Así
no se estropea la consola haciendo agujeros y el efecto queda bastante resultón.

Led azul en la tabla del lector de CD
