Dreamcast mod 60Hz y otras cosillas

INTRODUCCIÓN

En esta pequeña colección de "bricos" vamos a modificar
la consola para poder sacarla el máximo partido:

  • Mod 60Hz
  • Led de Acceso a Disco
  • Evitar salidas al menú en mitad de un juego
  • Suavizado del ruido de la unidad de CD.
Dreamcast
Dreamcast


PRELIMINARES:

El desmontaje de la consola es muy sencillo:

  • Damos la vuelta a la máquina.
  • Retiramos el modem que oculta uno de los tornillos.

Retirando el modem
Retirando el modem

  • Sacamos los cuatro tornillos phillips negros.
  • Damos de nuevo la vuelta a la consola.
  • Abrimos la tapa del GD-ROM.

A pundo de desmontar la Dreamcast
A pundo de desmontar la Dreamcast


  • Sacamos la parte superior de la consola.

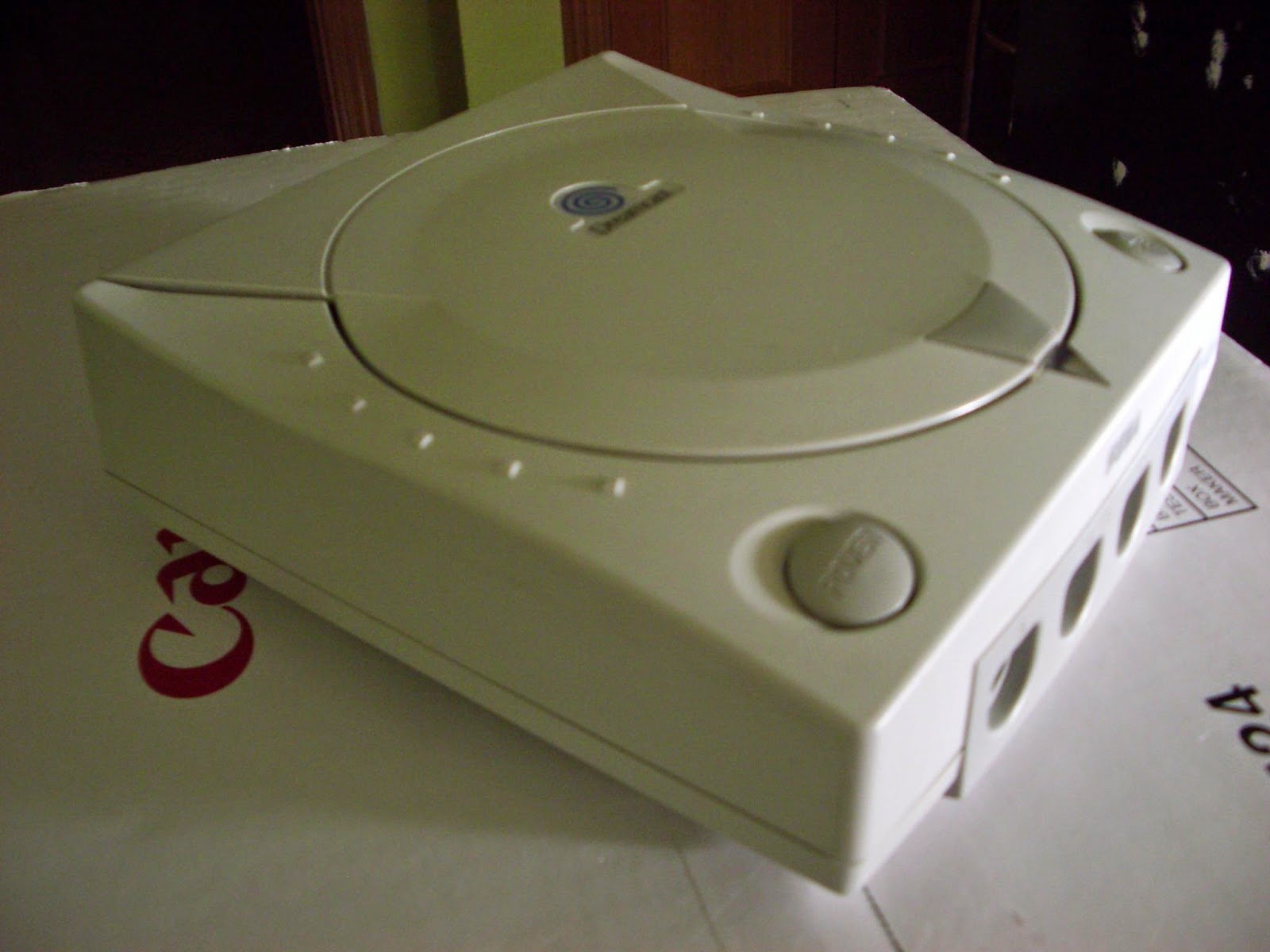

Parte superior de la Dreamcast
Parte superior de la Dreamcast

Dreamcast sin la parte superior
Dreamcast sin la parte superior


  • La fuente de alimentación se encuentra atornillada en el interior a la izquierda.

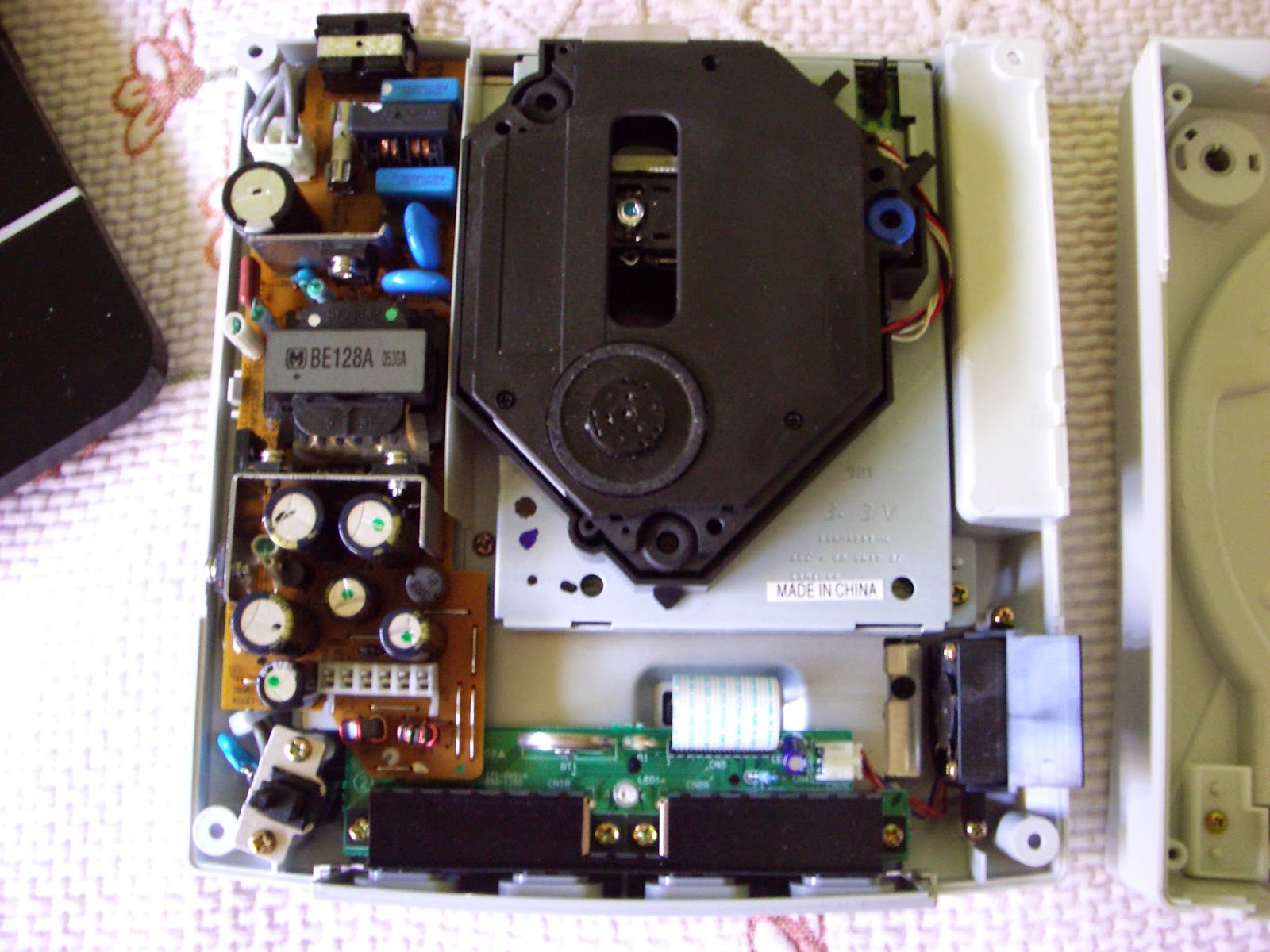

Interior de la Dreamcast
Interior de la Dreamcast


  • Después de quitar los tornillos se tiene que tirar de la placa hacia arriba pues está sujeta con unas "agujas".

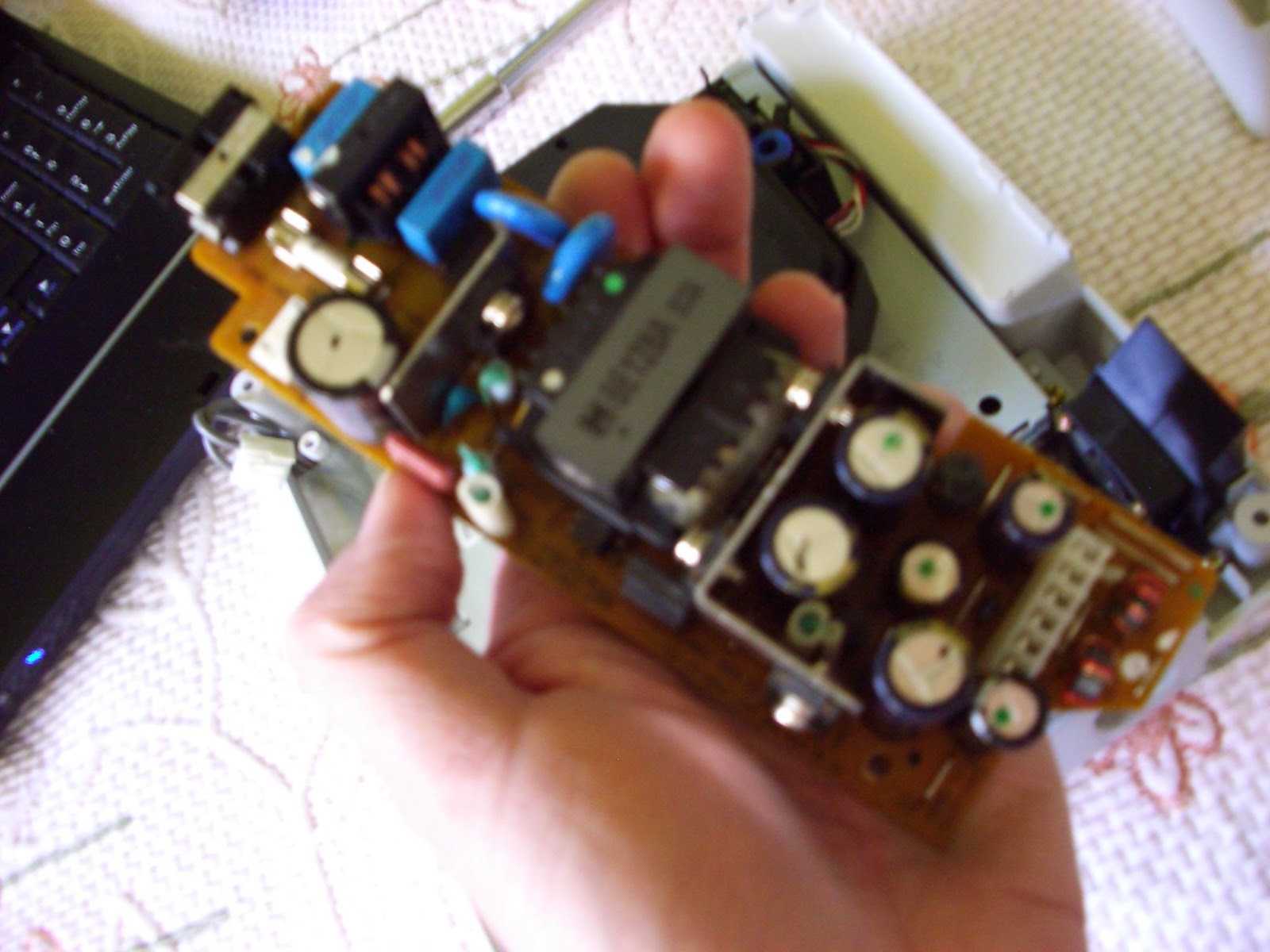

Fuente de alimentación de Dreamcast
Fuente de alimentación de Dreamcast

  • Levantamos el lector de GD-ROM (se sujeta sin tornillos) y va unido a una placa.
  • Quitamos los tornillos de la placa de metal y la retiramos con lo que ya tenemos la placa base al descubierto.

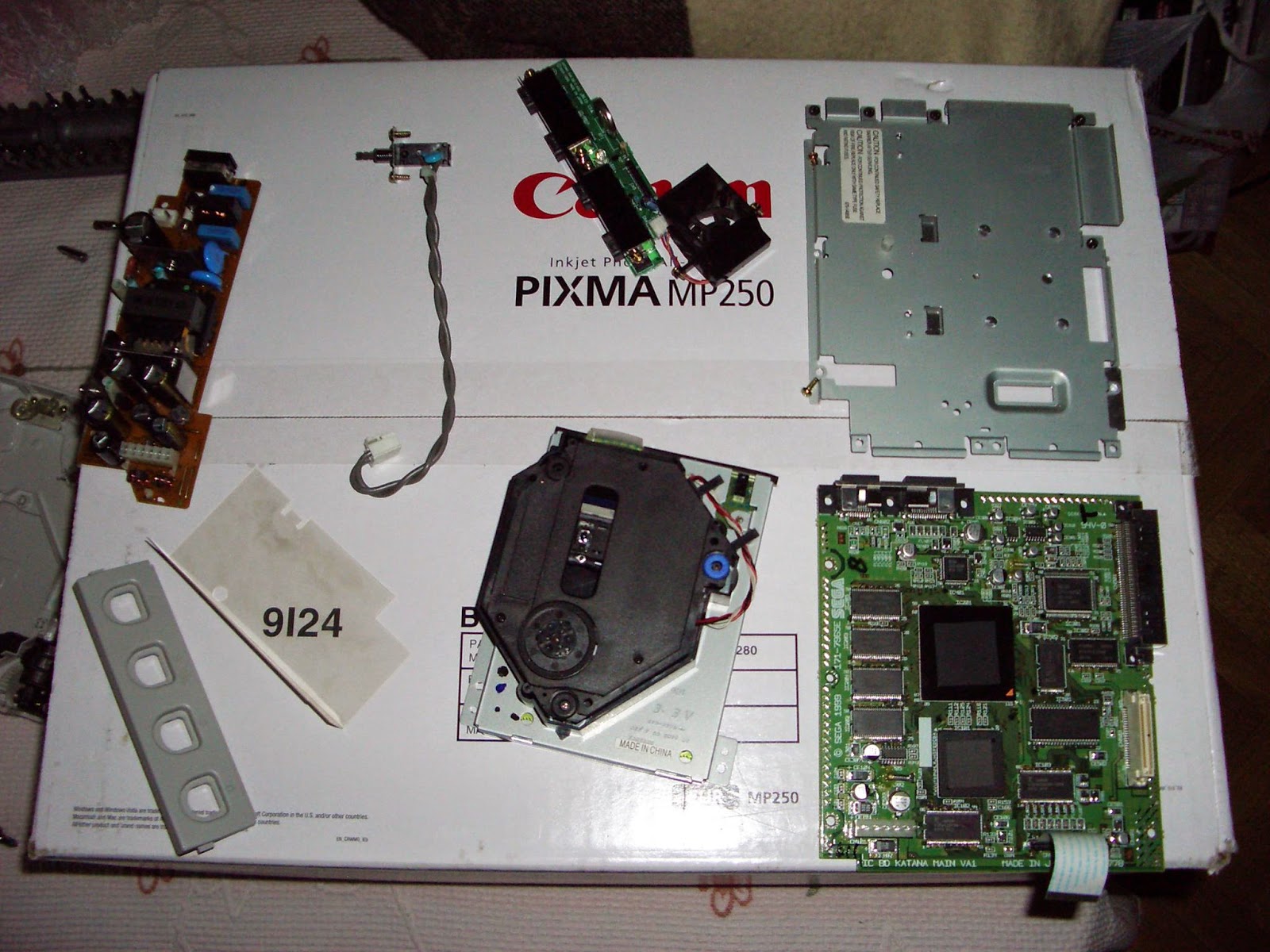

Placa base de dreamcast
Placa base de dreamcast

  • Por último desconectar la faja de cables de datos que conectan con los pads, retirar los tornillos y extraer la placa.

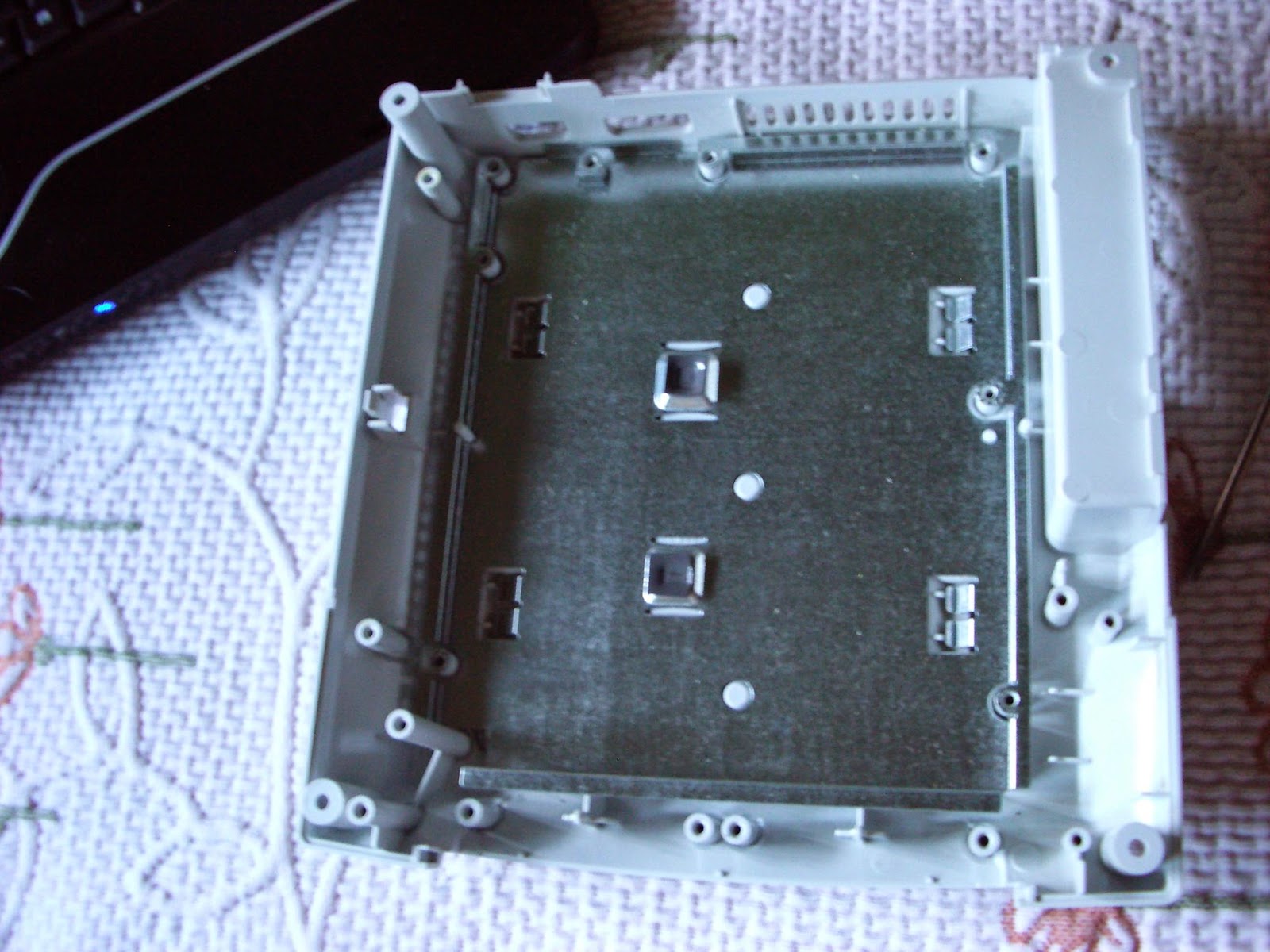

Parte inferior de Dreamcast
Parte inferior de Dreamcast


Mod 60Hz

INTRODUCCIÓN:


Esta es la clásica modificación que toda consola PAL necesita.
Los motivos de esta modificación ya los conocéis todos: eliminación de las bandas negras horizontales, los gráficos dejan de estar achatados, un 17% más de velocidad en los juegos y bla bla bla...

MATERIALES:

  1. Destornilladores "phillips" (de estrella)
  2. Soldador
  3. Estaño
  4. Cable fino
  5. Cinta aislante
  6. Ordenador Windows.
  7. Programa isobuster para Windows.
  8. Imagen del programa "Region Changer" para la sega Saturn.

REALIZACIÓN:

  • Desmontamos la consola hasta tener a mano la parte inferior de la placa base.
  • Unimos con un cable los puntos marcados con R512 y +12V.

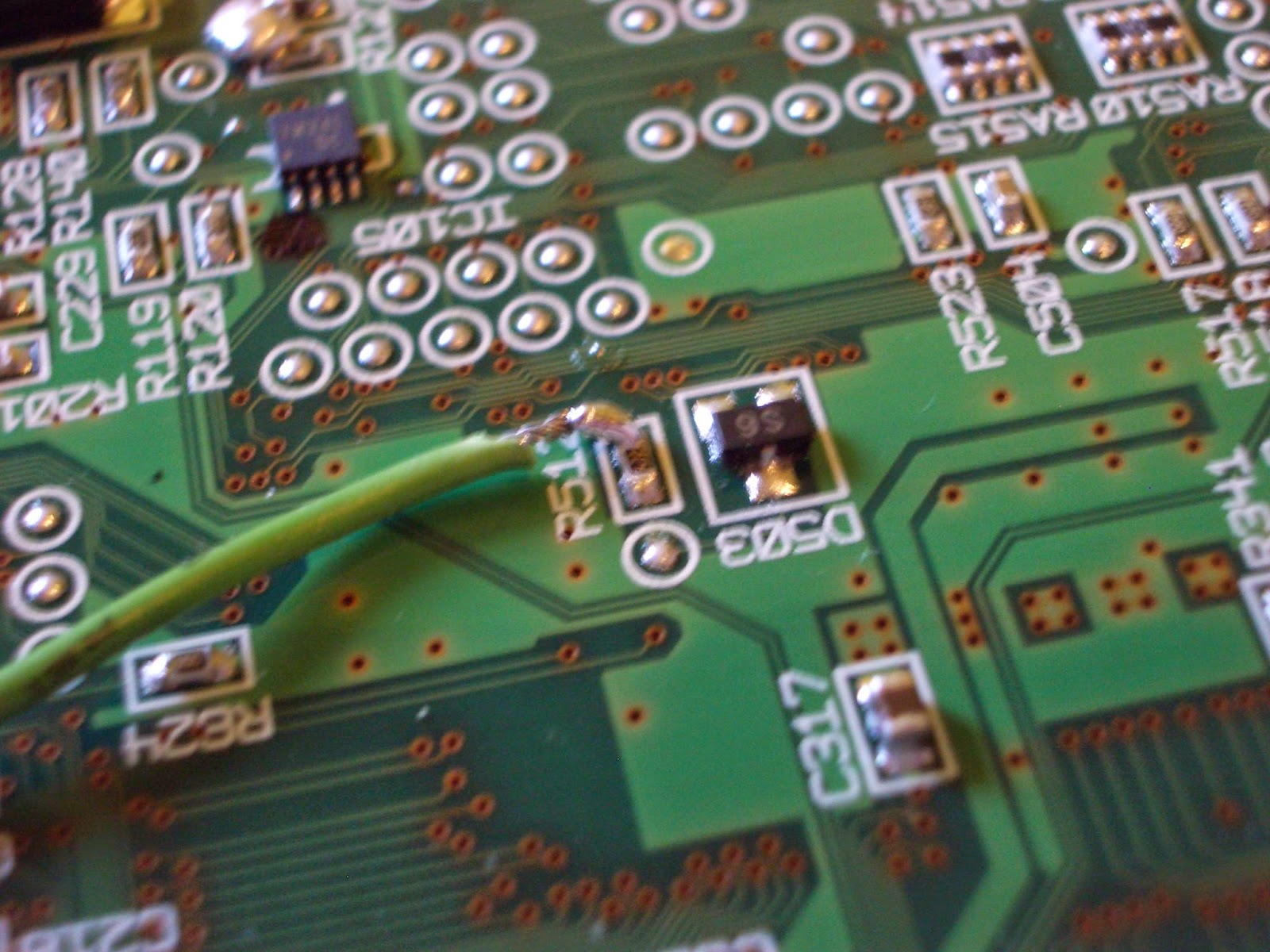

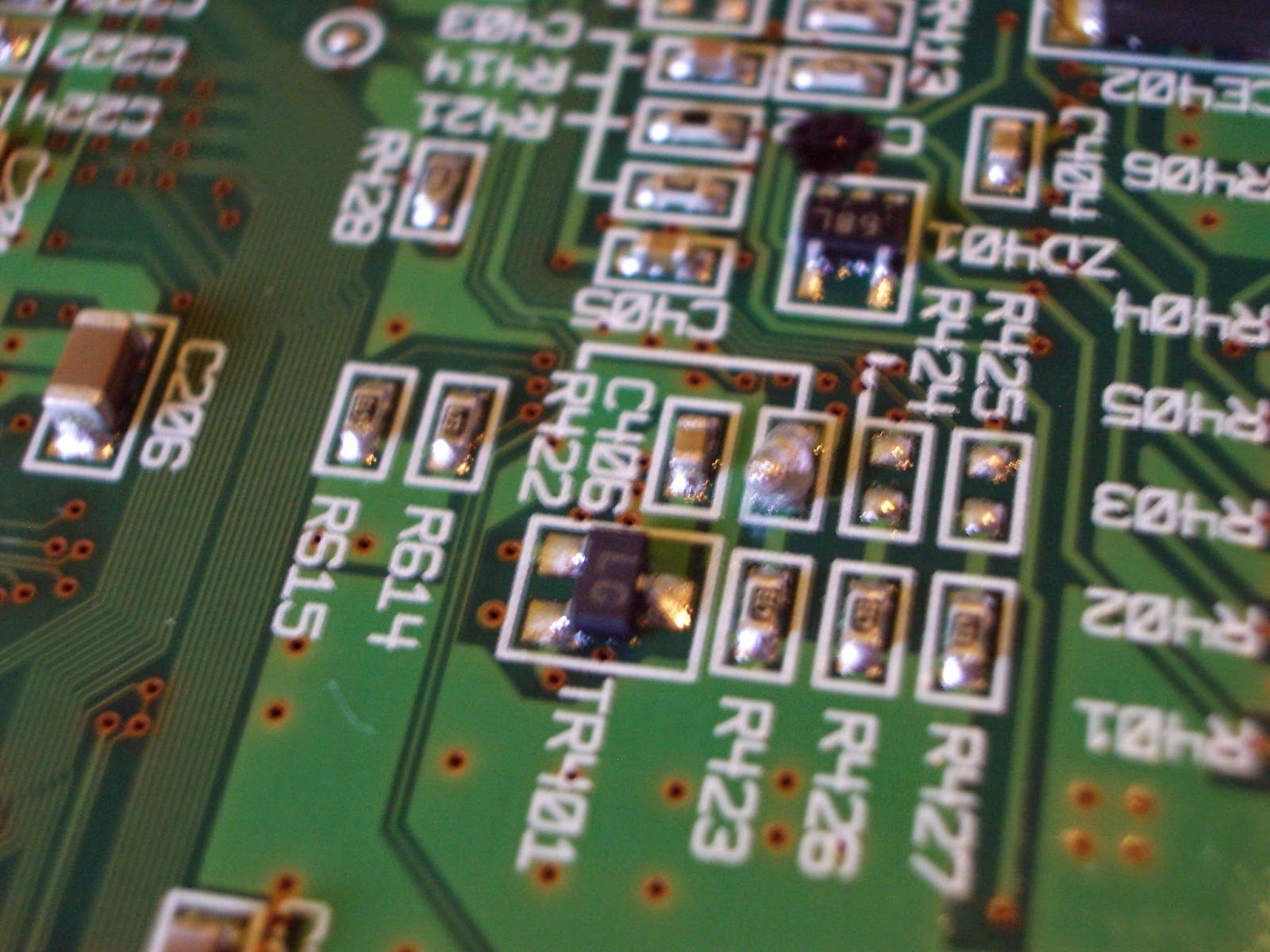

Detalle del punto R512
Detalle del punto R512

Detalle punto +12v
Detalle punto +12v

+12v y R512 unidos con un cable
+12v y R512 unidos con un cable


  • Aseguramos con cinta aislante los cables a la placa base.

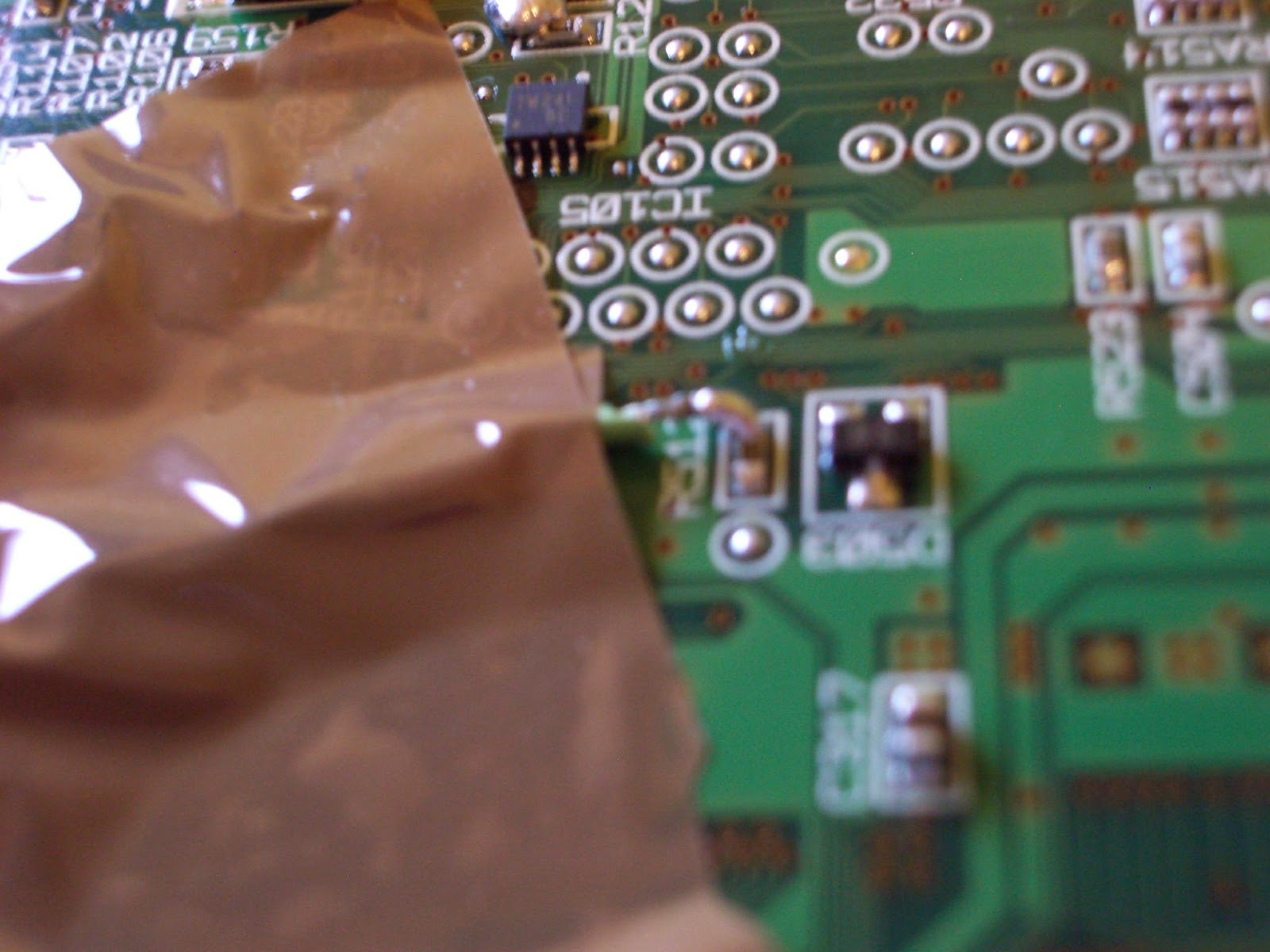

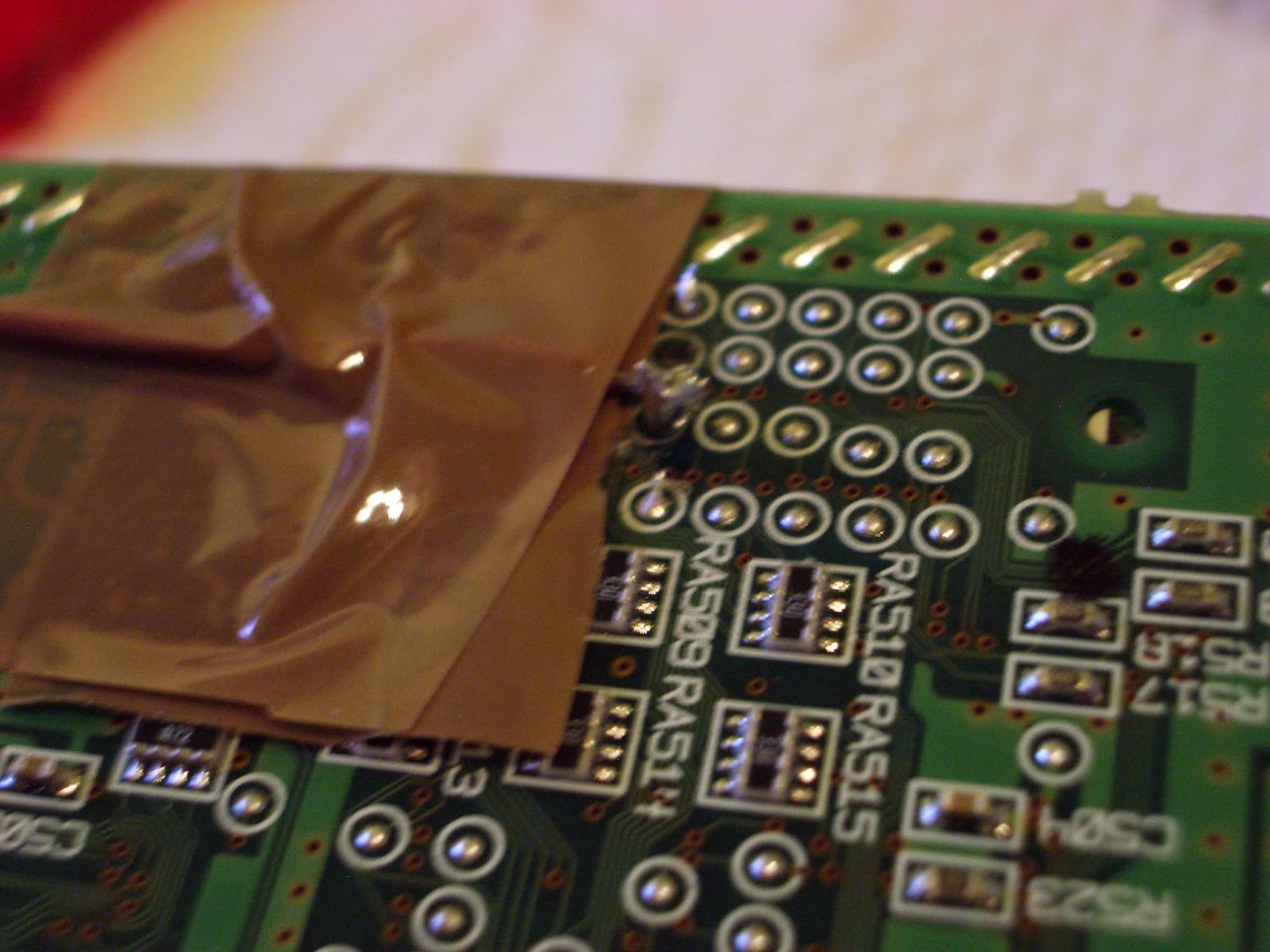

Inmovilizando el cable
Inmovilizando el cable

  • Buscamos en la placa el pequeño jumper 422 y unimos sus puntos con una soldadura.

Jumper R422 soldado
Jumper R422 soldado


  • Montamos la consola de nuevo.
  • Grabamos en un CD el programa Region Changer utilizando el programa Isobuster.
  • Con la consola apagada introducimos el CD recién creado.
  • Encendemos la consola y esperamos a que el programa arranque.
  • Con el mando analógico desplazamos la flecha hasta el botón de "change region".
  • Pulsamos A.
  • Marcamos las opciones: Europe, NTSC y Spanish.
  • Pulsamos en el botón save.
  • Apagamos y encendemos la consola.


Desde un primer momento podremos ver que esta modificación ha funcionado pues el fondo azul del menú de la consola ahora ocupará toda la pantalla (sin bandas negras en la parte superior e inferior de la imagen)


Led de Acceso a Disco

INTRODUCCIÓN

La consola dreamcast posee una luz naranja que simplemente indica que la consola está encendida pero carece de la clásica luz que se enciende y parpadea cuando el sistema está accediendo al disco compacto.

Vamos a subsanar esta carencia.

MATERIALES:


  1. Destornilladores "phillips" (de estrella)
  2. Soldador
  3. Estaño
  4. Cable fino
  5. Cinta aislante
  6. Led de algún color que no sea naranja.

REALIZACIÓN:


  • Soldamos dos cables a las patas del led. La pata más larga es la positiva (ánodo).
  • Desmontamos la consola hasta tener a mano la parte inferior de la placa base.
  • Soldamos el cable que corresponde a la pata positiva del led al punto indicado en la foto (es donde va unida la faja de cables de la unidad de GD-ROM a la placa base).

Añadir leyenda


  • Montamos los componentes internos de la consola.
  • Atornillamos el cable negativo del led a una parte metálica.

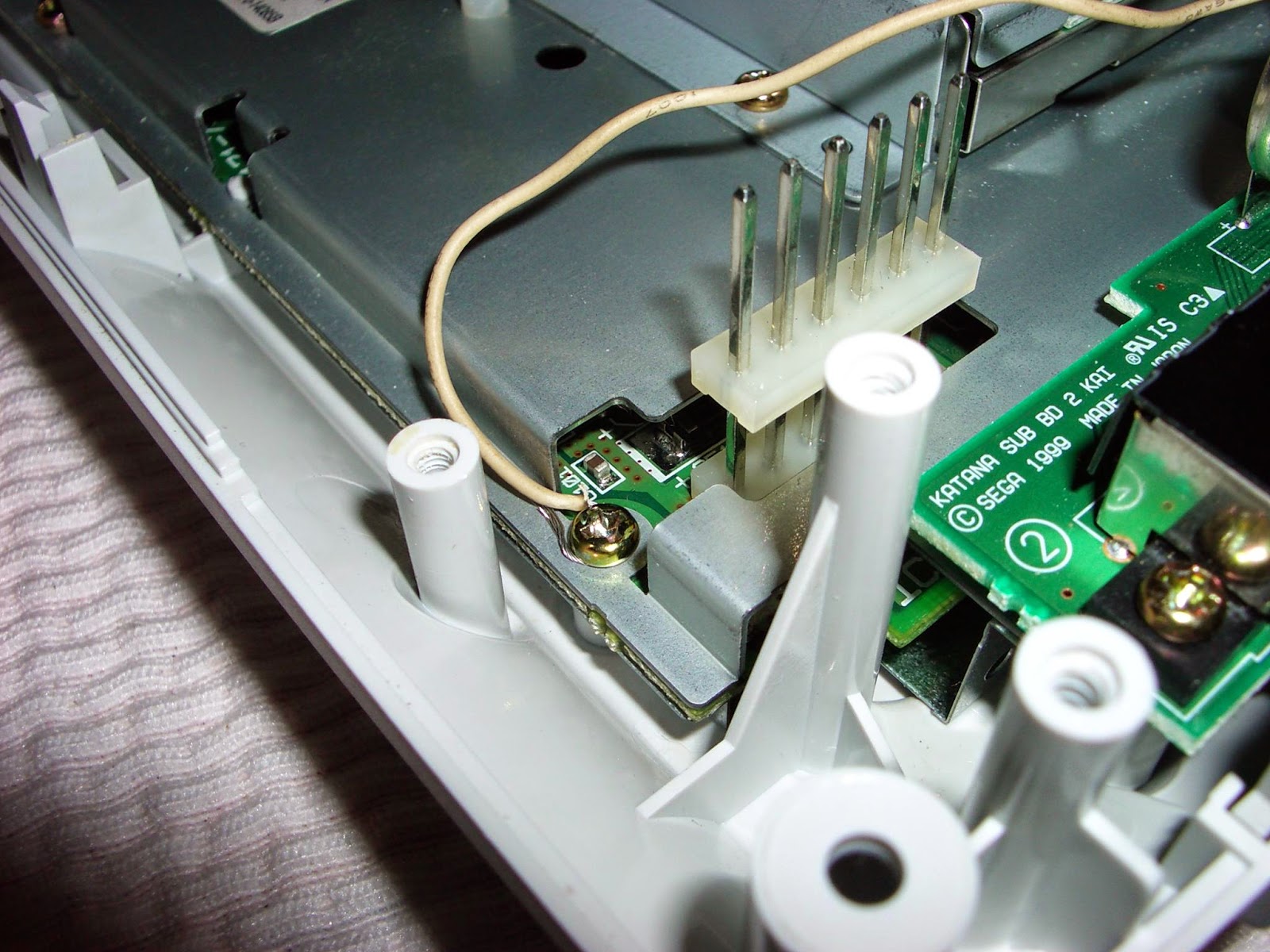

Cable negativo del led
Cable negativo del led


  • Sujetamos con cinta aislante el led al plástico transparente de la parte superior de la carcasa.

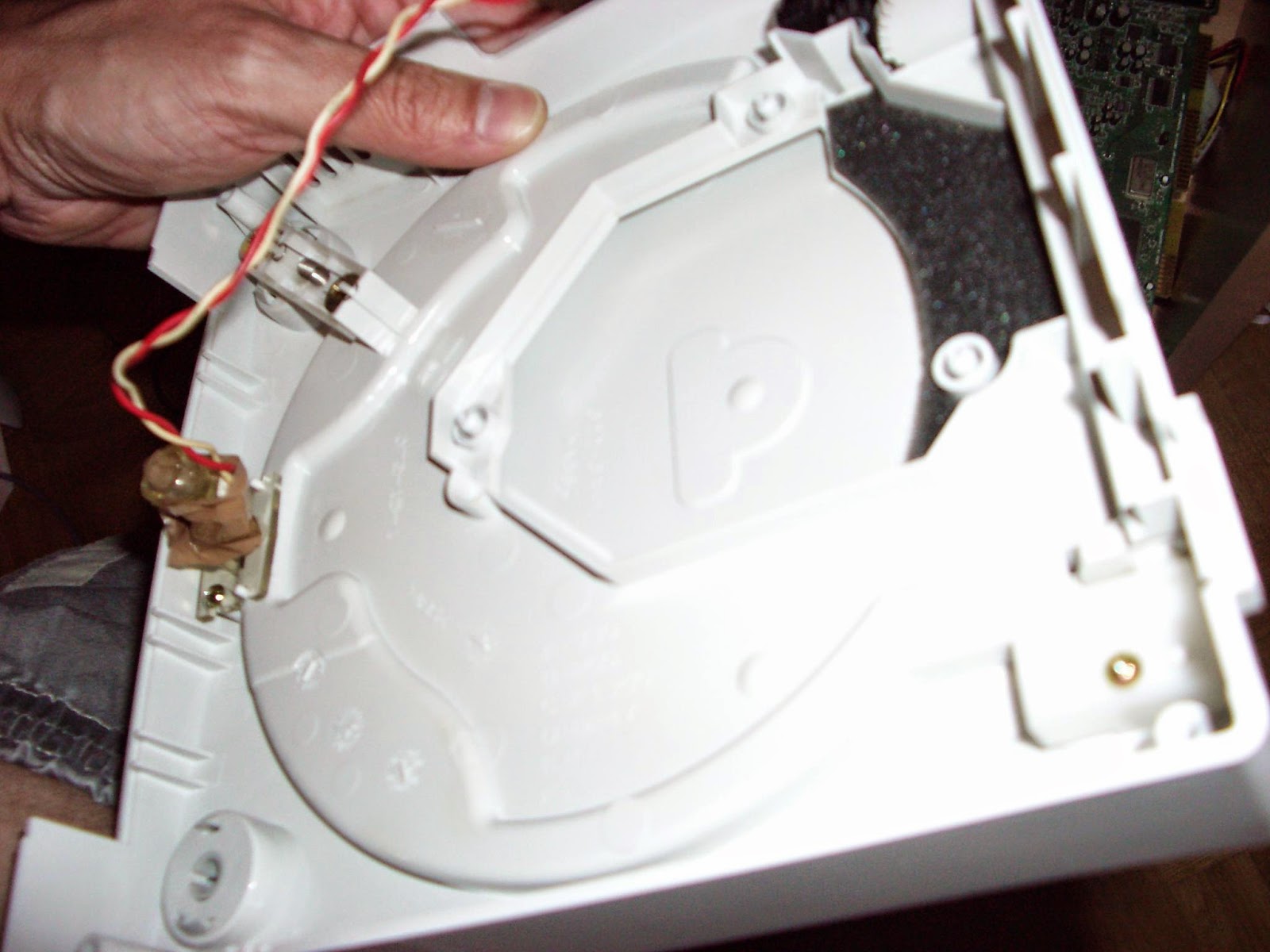

Nuevo led en la carcasa de Dreamcast
Nuevo led en la carcasa de Dreamcast


  • Cerramos la consola.


Ahora podemos introducir un juego y ver como la luz naranja se mezcla con la del color del led
que hayamos colocado mientras los juegos cargan.


Evitar salidas al menú en mitad de un juego.

INTRODUCCIÓN


Cuando se pulsa el botón que abre la puerta de la unidad de CD el comportamiento de la consola es devolver al jugador al menú principal.
La consola dispone de una palanquita soldada en la placa base que está conectada a la puerta superior.
Con el paso del tiempo la palanquita se desgasta causando que la consola crea que la puerta está abierta mientras estamos en mitad de un juego y nos mande al menú del sistema.
Solucionemos esto.

MATERIALES:

  1. Destornilladores "phillips" (de estrella)
  2. Cinta aislante

REALIZACIÓN:

  • Desmontamos la parte superior de la consola.
  • Colocamos un poco de cinta aislante en la palanquita para aumentar su longitud y grosor.

Palanquita indicadora apertura GD-ROM
Palanquita indicadora apertura GD-ROM


  • Cerramos la consola.


Ya habrán dejado de producirse las salidas al menú en mitad de una partida.


Suavizado del ruido de la unidad de CD.

INTRODUCCIÓN


La parte mecánica de la unidad de CD lleva un lubricante que con el paso del tiempo
deja de hacer su función causando que el mecanismo produzca un ruido horrible al mover la lente.
Vamos a hacer que ese ruido sea mucho más silencioso.

MATERIALES:

  1. Destornilladores "phillips" (de estrella)
  2. Cualquier tipo de lubricante.

REALIZACIÓN:

  • Desmontamos la consola.
  • Eliminamos los tornillos de la unidad de GD-ROM.
Unidad de GD-ROM separada de su placa adjunta
Unidad de GD-ROM separada de su placa adjunta


  • Extraemos la fajita de datos y sacamos la parte superior de la unidad.
  • Damos la vuelta a esa parte.

Interior de la unidad GD-ROM
Interior de la unidad GD-ROM


  • Ponemos lubricante tanto en los engranajes del motor como en los tubitos de metal que desplazan la lente.
  • Moviendo los engranajes del motor hacemos que la lente se mueva hacia arriba y abajo varias veces.
  • Montamos la parte superior del lector de CD.
  • Unimos la fajita de datos.
  • Ponemos los tornillos.
  • Cerramos la consola.

El ruidito típico de lectura ahora será mucho más suave para los oidos.
